AMIK PGRI KEBUMEN - Basis Data

Laporan Resume

"Data Informasi dan Database, Sistem Manajemen Basis Data/DBMS, Model ERD(Entity Relationship Diagram"

Dosen pengampu Edy Stiawan, S.Kom



Oleh:

 Nama:    Sarman

NIM:     17.MI.0015

Jurusan: Manajemen Informatika

AMIK PGRI KEBUMEN

2018

1.      Data dan Informasi

·         Data merupakan nilai (value) yang turut merepresentasikan deskripsi dari suatu objek atau kejadian (event)

·         Informasi merupakan hasil dari pengolahan data dalam suatu bentuk yang lebih berguna dan lebih berarti bagi penerimanya yang menggambarkan suatu kejadian-kejadian yang nyata (fact) yang digunakan untuk pengambilan keputusan

·         Data lebih bersifat historis, sedangkan informasi mempunyai tingkatan yang lebih tinggi, lebih dinamis, serta mempunyai nilai yang sangat penting

2.      Sistem Informasi

·         SI adalah suatu suatu sistem dalam suatu organisasi yang merupakan kombinasi dari orang-orang, fasilitas, teknologi, media, prosedur dan pengendalian untuk mendapatkan jalur komunikasi penting, memproses tipe transaksi rutin tertentu, memberi sinyal kepada manajemen dan yang lainnya terhadap kejadian-kejadian internal dan eksternal yang penting dan menyediakan suatu dasar informasi untuk pengambilan keputusan

SI terdiri dari beberapa komponen, antara lain :

·         Hardware : CPU, Disk, Terminal, Printer

·         Software : Sistem operasi, sistem basis data, program aplikasi

·         Personil : Operator sistem, Penyedia masukan, Pengguna keluaran

·         Data : data yang tersimpan dalam jangka waktu tertentu

·         Prosedur : instruksi dan kebijaksanaan untuk mengoperasikan sistem

3.      Basis data

·         Operasi dasar basis data :

·      Create database

·      Drop database

·      Create table

·      Drop table

·      Insert

·      Retrieve / Search

·      Update

·      Delete

·         Pemanfaatan basis data :

·      Salah satu komponen penting dalam sistem informasi, kerana merupakan dasar dalam menyediakan informasi

·      Menentukan kualitas informasi : akurat, tepat waktu dan relevan.

·      Mengurangi duplikasi data (data redundancy)

·      Hubungan data dapat ditingkatkan

·      Manipulasi terhadap data dengan cepat dan mudah

·      Efisiensi penggunaan ruang penyimpanan

4.      Sistem Manajemen Basis Data (DBMS)

·         Merupakan perangkat lunak yang didisain untuk melakukan penyimpanan dan pengaturan basis data.

·         DBMS juga menerapkan mekanisme pengamanan data, pemakaian data secara bersama, pemaksaan keakuratan data, dll.

5.      Mengapa menggunakan DBMS

DBMS diperlukan untuk :

o   Independensi data dan akses yang efisien

o   Mereduksi waktu pengembangan aplikasi

o   Integritas dan keamanan data

o   Administrasi keseragaman data

o   Akses bersamaan dan perbaikan dari terjadinya crash

6.      Peranan basis data dalam pengembangan SIM

·         SIM berperan sebagai sistem karena mempunyai ruang lingkup yang relatif lebih luas dan lebih kompleks. Sedangkan sistem basis data merupakan subsistem karena menjadi bagian dan berada di dalam SIM

·         Sistem basis data adalah sistem informasi yang mengintegrasikan kumpulan dari data yang saling berhubungan satu dengan yang lain dan membuatnya tersedia untuk beberapa aplikasi yang bermacam-macam di dalam suatu organisasi

·         Keberadaan sistem basis data di dalam SIM adalah mutlak. SIM tidak akan terwujud tanpa melibatkan basis data

7.      Pengertian sistem basis data

SBD merupakan sekumpulan basis data dengan para pemakai yang menggunakan basis data secara bersama-sama, personil yang merancang dan mengelola basis data, teknik-teknik untuk merancang dan mengelola basis data, serta sistem komputer yang mendukungnya

8.      Komponen sistem basis data

Komponen-komponen utama penyusun sistem basis data adalah :

a.     Perangkat keras

b.     Sistem operasi

c.     Basis data

d.    Sistem pengelola basis data (DBMS)

e.     Pemakai (Programmer, User mahir, user umum, user khusus)

9.      ERD (ENTITY RELATIONSHIP DIAGRAM)

·         ERD merupakan notasi grafis dalam pemodelan data konseptual yang mendeskripsikan hubungan antara penyimpanan

·         ERD digunkan untuk memodelkan sturktur data dan hubungan antar data, karena hal ini relatif kompleks

·         Dengan ERD kita dapat menguji model dengan mengabaikan proses yang harus dilakukan. Dengan ERD kita mencoba menjawab pertanyaan seperti:

o   Data apa yang diperlukan?

o   Bagaimana data yang satu berhubungan dengan yang lain?

10.  Notasi dan artinya

a)      Entiti : adalah suatu objek yang dapat diidentifikasi dalam lingkungan pemakai, sesuatu yang penting bagi pemakai dalam konteks sistem yang akan dibuat. Sebagai contoh pelanggan, pekerja, mahasiswa, dll.

o   Contoh : Seandainya A adalah seorang pekerja maka A adalah isi dari pekerja, sedangkan jika B adalah seorang pelanggan maka B adalah isi dari pelanggan.

o   Karena  itu  harus  dibedakan  antara  entiti  sebagai  bentuk  umum  dari  skripsi tertentu dan isi entiti seperti A dan B dalam contoh diatas.

o   Himpunan entitas : merupakan sekelompok entitas sejenis dan berada dalam lingkup yang sama. Misalnya Mobil merupakan himpunan entitas; sedangkan suzuki, toyota, honda merupakan entitas

o   Entiti digambarkan dalam bentuk persegi panjang

b)      Atribut:   Entiti   mempunyai   elemen   yang disebut   atribut,   dan   berfungsi mendeskripsikan karakter entiti. Misalnya atribut nama pekerja dari entiti pekerja.

o Setiap ERD bisa terdapat lebih dari satu atribut

o Entiti digambarkan dalam bentuk elips

Atribut juga memiliki tipe-tipe, Tipe-Tipe Atribut diantaranya,

1.      Atribut Kunci, yaitu atribut yang bernilai tunggal dan unik

2.      Atribut Bernilai Tunggal, yaitu atribut yang hanya memiliki satu nilai saja

3.      Atribut Bernilai Banyak, yaitu atribut yang memiliki sekelompok nilai

4.      Atribut Komposit, yaitu atribut yang terdiri atas beberapa atribut yang lebih kecil

5.      Atribut Derivatif atau disebut juga Atribut Turunan, yaitu atribut yang diperoleh dari atribut lain

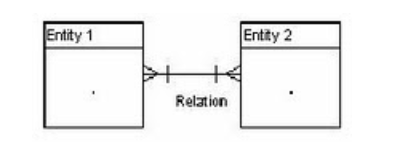

c)      Relasi/Hubungan : hubungan antara tabel yang mempresentasikan hubungan antar objek di dunia nyata. Relasi merupakan hubungan yang terjadi pada suatu tabel dengan lainnya yang mempresentasikan hubungan antar objek di dunia nyata dan berfungsi untuk mengatur mengatur operasi suatu database. Hubungan yang dapat dibentuk dapat mencakup 3 macam hubungan, yaitu :

§  One-To-One (1-1)

Mempunyai pengertian "Setiap baris data pada tabel pertama dihubungkan hanya ke satu baris data pada tabel ke dua". Contohnya : relasi antara tabel mahasiswa dan tabel orang tua. Satu baris mahasiswa hanya berhubungan dengan satu baris orang tua begitu juga sebaliknya.

§  One-To-Many (1-N)

Mempunyai pengertian "Setiap baris data dari tabel pertama dapat dihubungkan ke satu baris atau lebih data pada tabel ke dua". Contohnya : relasi perwalian antara tabel dosen dan tabel mahasiswa. Satu baris dosen atau satu dosen bisa berhubungan dengan satu baris atau lebih mahasiswa.

§  Many-To-Many (N-M)

Mempunyai pengertian "Satu baris atau lebih data pada tabel pertama bisa dihubugkan ke satu atau lebih baris data pada tabel ke dua". Artinya ada banyak baris di tabel satu dan tabel dua yang saling berhubungan satu sama lain. Contohnya : relasi antar tabel mahasiswa dan tabel mata kuliah. Satu baris mahasiswa bisa berhubungan dengan banyak baris mata kuliah begitu juga sebaliknya.

Berikut adalah contoh Relasi Tabel...

RELASI ini mempunyai 6 tabel :

1. Orang_tua

2. Siswa

3. Kelas

4. Mapel (Mata Pelajaran)

5. Guru

6. Pengguna / User / Admin

Sedikit tambahan mengenai Field atau Atribut :

Atribut adalah ciri-ciri kualitatif yang dimiliki oleh suatu obyek, yang mencerminkan sifat-sifat dari obyek tersebut. Field menyatakan data terkecil yang memiliki makna. Istilah lain untuk field yaitu elemen data, kolom item. Contoh field yaitu nama seseorang, jumlah barang yang dibeli, dan tanggal lahir seseorang.

Sumber:

*http://errorx404x.blogspot.com/2015/08/pengertian-relasi-table-dalam-database.html

*http://ylunak.blogspot.com/2018/04/pengertian-atribut-dan-tipe-tipe.html

*http://lib.mdp.ac.id/ebook/Karya%20Umum/Diktat_Sistem_Basis_Data.pdf
